產品與服務
LX-42FA 基于龍芯2F系列CPU ETX模塊
????? LX-42FA采用低功耗龍芯2F處理器，工作主頻為660~800MHZ，片內集成DDR2控制器，板載512~1024MB內存.集成XGI V2顯示控制器
.jpg "LX-42FA 基于龍芯2F系列CPU ETX模塊")
| 概述 | 特點 | 參數 | 應用 |
????? LX-42FA采用低功耗龍芯2F處理器，工作主頻為660~800MHZ，片內集成DDR2控制器，板載512~1024MB內存.集成XGI V2顯示控制器，提供1個VGA和1個LVDS接口。板載顯存32MB，雙屏顯示最高分辨率達1600*1200。該板尺寸小，接口豐富，提供強勁性能以供客戶使用。

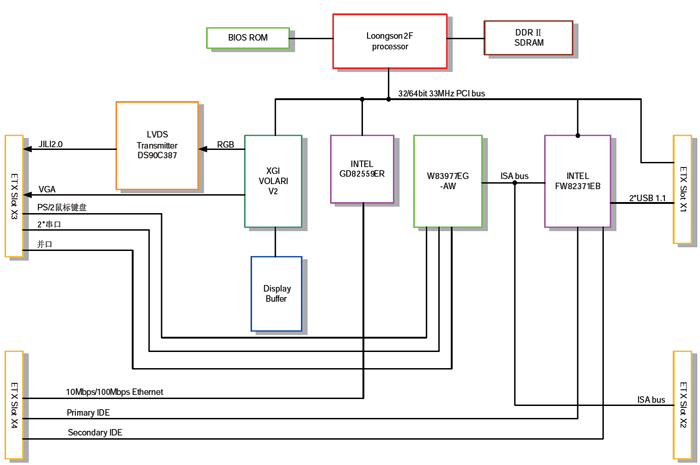

原理圖
原理圖
嵌入式，模塊化；
國產自主設計制造CPU；
整板全速功耗僅7~10W；
接口豐富；
顯示功能強大，最高分辨率可達雙屏1600*1200；
寬溫產品可選；
| 處理器 | 龍芯2F處理器 660M~800MHz |
| 總線規范 |
ETX標準規范 符合PCI標準規范 符合ISA標準規范 |
| 內存 | 512MB~1GB DDR2-SDRAM |
| 控制器 |
Intel
FW82371EB南橋 XGI V2顯示控制器 支持VGA顯示 Intel GD82559ER 10/100Mbps W83977EG-AW SUPER IO控制器 |
| 電源及功耗 |
7-10W（full
load） 3.3V DC input |
| 軟件系統 | Linux/Vxworks |
| 存儲 | 512KB FLASH ROM for BIOS |
| 外圍接口 |
百兆網接口*1 VGA接口*1 LVDS接口*1 Ultra DMA 33IDE接口*1 2個USB1.1接口 2個RS232串口 1個并口，1個PS/2鼠標鍵盤接口 可擴展4個PCI設備/可進行ISA接口擴展 |
| 濕度范圍 |
工作溫度：-10℃
～ +50℃ ???????可擴展溫度（-40℃ ～ +85℃) 存儲溫度：-55℃ ～ +85℃ |
| 尺寸 | 95 x 114mm |
